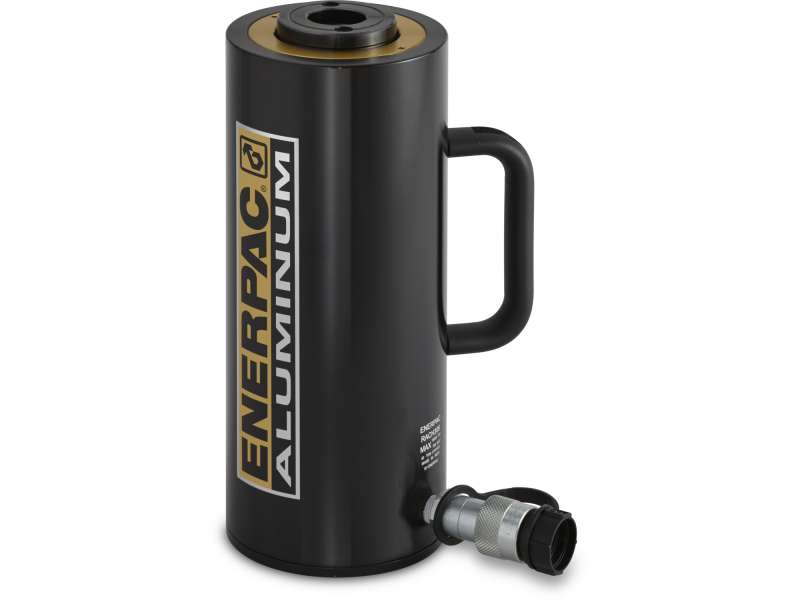

Гидроцилиндр RACH204 усилие 20 тонн, ход штока 100 мм.

268 960 ₽

Алюминиевые цилиндры одностороннего действия с полым штоком серии RACH

  • Конструкция полого штока позволяет прикладывать как стягивающее, так и растягивающее усилие
  • Композитные направляющие повышают срок службы цилиндра и сопротивление боковой нагрузке
  • Твердое покрытие на всех поверхностях противостоит повреждениям
  • Подвижная центральная трубка продлевает срок службы
  • Ручки на всех моделях
  • Стальная опорная пластина и опорная головка для защиты от повреждений, вызываемых нагрузкой
  • Стопорное кольцо предотвращает перемещение штока более, чем на допустимую длину, и способно выдержать полную нагрузку цилиндра
  • Высокопрочная возвратная пружина для быстрого возврата.
Добавить в корзину
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр RACH204 усилие 20 тонн, ход штока 100 мм.

Артикул: RACH204

Технические характеристики

Возврат штока: Одностороннего действия, Пружинный возврат
Тип плунжера: пустотелый
Материал: алюминий
Эффективная цилиндра / выдвижение (см2): 32,7
Подтип: Гидроцилиндр алюминиевый с полым штоком
Серия: RACH
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 20
Максимальная грузоподъемность цилиндра (kn): 229
Ход штока (мм): 100
Высота в сложенном состоянии A (мм): 251
Максимальный расход масла (см3): 327
Вес (кг): 6.1
Высота в сложенном состоянии A (мм): 251
Максимальная емкость цилиндра: 0
Эффективная цилиндра / возврат (см2): 0
Количество масла для возврата (см3): 0

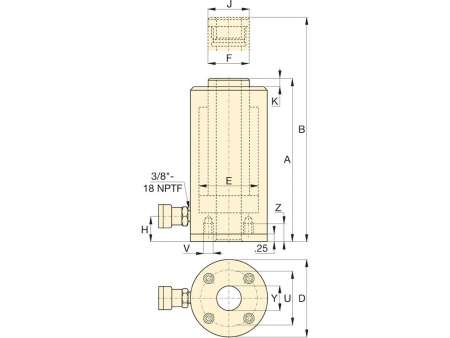

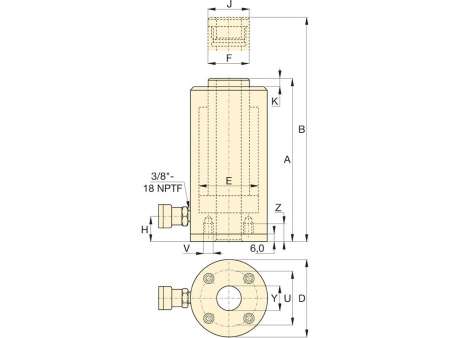

Размеры

Наружный диаметр D (мм): 100
Диаметр плунжера F (мм): 55
Диаметр J (мм): 55
Базовые монтажные отверстия U (мм): 80
Базовые монтажные отверстия Резьба V: M6
Базовые монтажные отверстия Глубина резьбы Z (мм): 12
Увеличенная высота B (мм): 351
Диаметр цилиндра E (мм): 75
Основание порта H (мм): 29
Выступ из плунжера K1 (мм): 10
Диаметр центральной оси Y (мм): 27
Длина резьбы плунжера P (мм): 0
Возвратный порт I (мм): 0

Сравнение товаров

Модель Возврат штока Тип плунжера Материал Эффективная цилиндра / выдвижение (см2) Максимальное рабочее давление бар Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Ход штока (мм) Высота в сложенном состоянии A (мм) Максимальный расход масла (см3) Вес (кг) Высота в сложенном состоянии A (мм) Максимальная емкость цилиндра Эффективная цилиндра / возврат (см2) Количество масла для возврата (см3)
RCH120 Одностороннего действия, Пружинный возврат пустотелый Сталь 17,9 700 12 125 8 55 14 1.5 55 0 0 0
RCH121 Одностороннего действия, Пружинный возврат пустотелый Сталь 17,9 700 12 125 42 120 75 2.8 120 0 0 0
RCH123 Одностороннего действия, Пружинный возврат пустотелый Сталь 17,9 700 12 125 76 184 136 4.4 184 0 0 0
RCH202 Одностороннего действия, Пружинный возврат пустотелый Сталь 30,7 700 20 215 49 162 150 7.7 162 0 0 0
RCH206 Одностороннего действия, Пружинный возврат пустотелый Сталь 30,7 700 20 215 155 306 476 14.1 306 0 0 0
RCH302 Одностороннего действия, Пружинный возврат пустотелый Сталь 46,6 700 30 326 64 178 298 10.9 178 0 0 0
RCH306 Одностороннего действия, Пружинный возврат пустотелый Сталь 46,6 700 30 326 155 330 722 21.8 330 0 0 0
RCH603 Одностороннего действия, Пружинный возврат пустотелый Сталь 82,3 700 60 576 76 247 626 28.1 247 0 0 0
RCH606 Одностороннего действия, Пружинный возврат пустотелый Сталь 82,3 700 60 576 153 323 1259 35.4 323 0 0 0
RCH1003 Одностороннего действия, Пружинный возврат пустотелый Сталь 133,0 700 100 931 76 254 1011 63 254 0 0 0
RCH1211 Одностороннего действия, Пружинный возврат пустотелый Сталь 17,9 700 12 125 42 120 75 2.8 120 0 0 0
