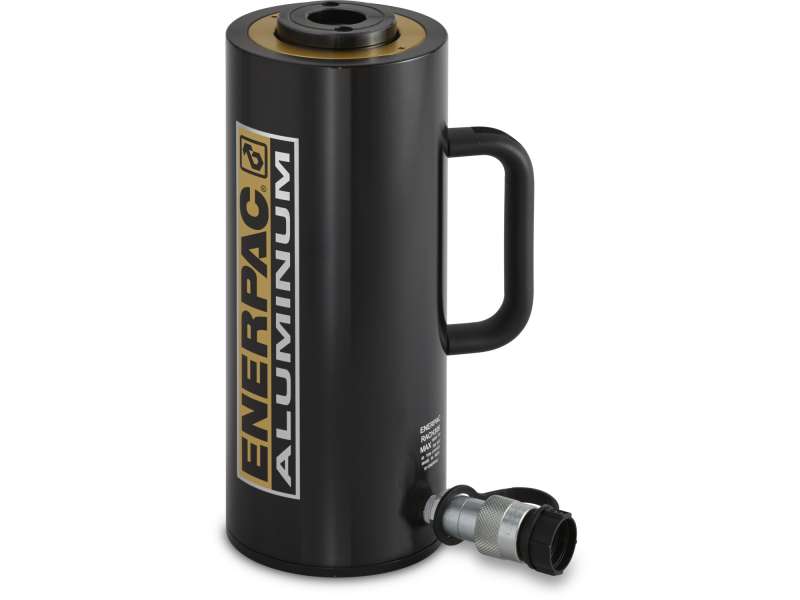

Гидроцилиндр RACH206 усилие 20 тонн, ход штока 150 мм.

298 720 ₽

Алюминиевые цилиндры одностороннего действия с полым штоком серии RACH

  • Конструкция полого штока позволяет прикладывать как стягивающее, так и растягивающее усилие
  • Композитные направляющие повышают срок службы цилиндра и сопротивление боковой нагрузке
  • Твердое покрытие на всех поверхностях противостоит повреждениям
  • Подвижная центральная трубка продлевает срок службы
  • Ручки на всех моделях
  • Стальная опорная пластина и опорная головка для защиты от повреждений, вызываемых нагрузкой
  • Стопорное кольцо предотвращает перемещение штока более, чем на допустимую длину, и способно выдержать полную нагрузку цилиндра
  • Высокопрочная возвратная пружина для быстрого возврата.
Добавить в корзину
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр RACH206 усилие 20 тонн, ход штока 150 мм.

Артикул: RACH206

Технические характеристики

Возврат штока: Одностороннего действия, Пружинный возврат
Тип плунжера: пустотелый
Материал: алюминий
Эффективная цилиндра / выдвижение (см2): 32,7
Подтип: Гидроцилиндр алюминиевый с полым штоком
Серия: RACH
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 20
Максимальная грузоподъемность цилиндра (kn): 229
Ход штока (мм): 150
Высота в сложенном состоянии A (мм): 315
Максимальный расход масла (см3): 491
Вес (кг): 7.1
Высота в сложенном состоянии A (мм): 315
Максимальная емкость цилиндра: 0
Эффективная цилиндра / возврат (см2): 0
Количество масла для возврата (см3): 0

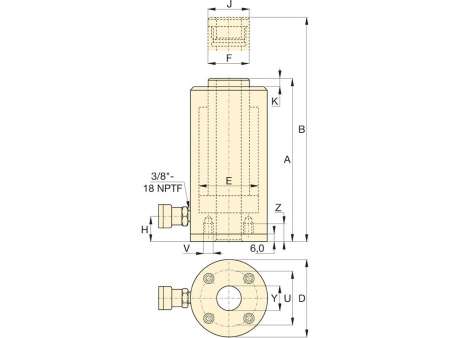

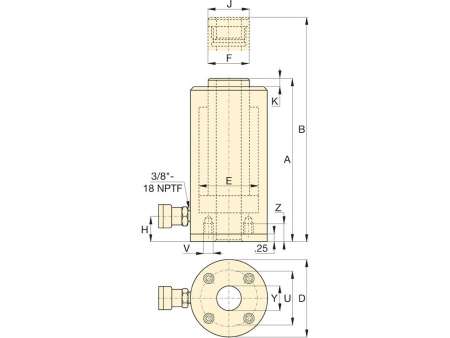

Размеры

Наружный диаметр D (мм): 100
Диаметр плунжера F (мм): 55
Диаметр J (мм): 55
Базовые монтажные отверстия U (мм): 80
Базовые монтажные отверстия Резьба V: M6
Базовые монтажные отверстия Глубина резьбы Z (мм): 12
Увеличенная высота B (мм): 465
Диаметр цилиндра E (мм): 75
Основание порта H (мм): 29
Выступ из плунжера K1 (мм): 10
Диаметр центральной оси Y (мм): 27
Длина резьбы плунжера P (мм): 0
Возвратный порт I (мм): 0

Сравнение товаров

Модель Возврат штока Тип плунжера Материал Эффективная цилиндра / выдвижение (см2) Максимальное рабочее давление бар Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Максимальная емкость цилиндра Ход штока (мм) Высота в сложенном состоянии A (мм) Эффективная цилиндра / возврат (см2) Максимальный расход масла (см3) Количество масла для возврата (см3) Вес (кг) Высота в сложенном состоянии A (мм)
RRH307 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 46,6 700 30 326 213 178 330 30.4 829 541 21 330
RRH603 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 82,3 700 60 576 380 89 247 54.2 733 482 28 247
RRH606 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 82,3 700 60 576 380 166 323 54.2 1366 900 35 323
RRH1001 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 133,0 700 100 931 612 38 165 87.4 505 333 33 165
RRH1003 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 133,0 700 100 931 612 76 254 87.4 1011 666 61 254
RRH1006 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 133,0 700 100 931 612 153 342 87.4 2035 1337 79 342
RRH1508 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 204,1 700 150 1429 718 203 349 102.6 4144 2083 111 349
RRH3010 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 46,6 700 30 326 213 258 431 30.4 1202 784 27 431
RRH6010 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 82,3 700 60 576 380 257 438 54.2 2115 1393 45 438
RRH10010 Двухстороннего действия, Гидравлический возврат пустотелый Сталь 133,0 700 100 931 612 257 460 87.4 3420 2246 106 460
