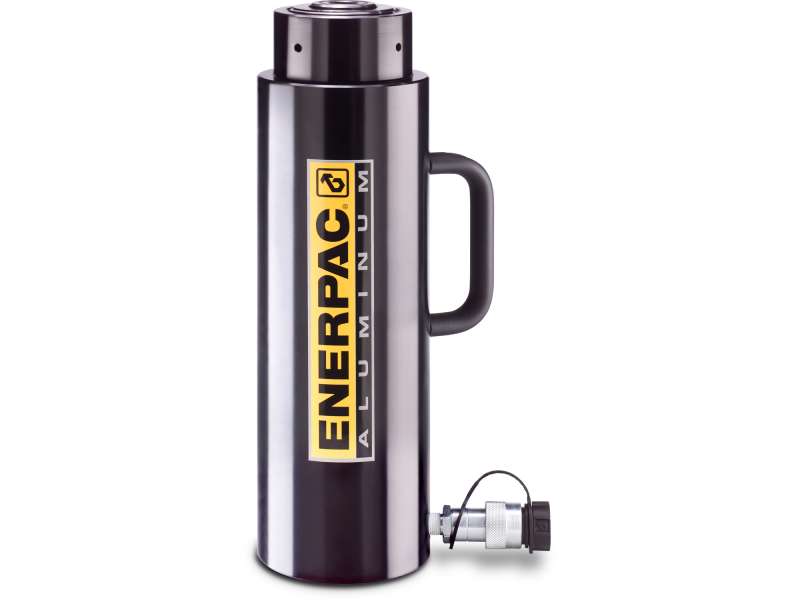

Гидроцилиндр RACL1004 усилие 100 тонн, ход штока 100 мм.

524 160 ₽

Алюминиевые цилиндры одностороннего действия со стопорной гайкой серии RACL

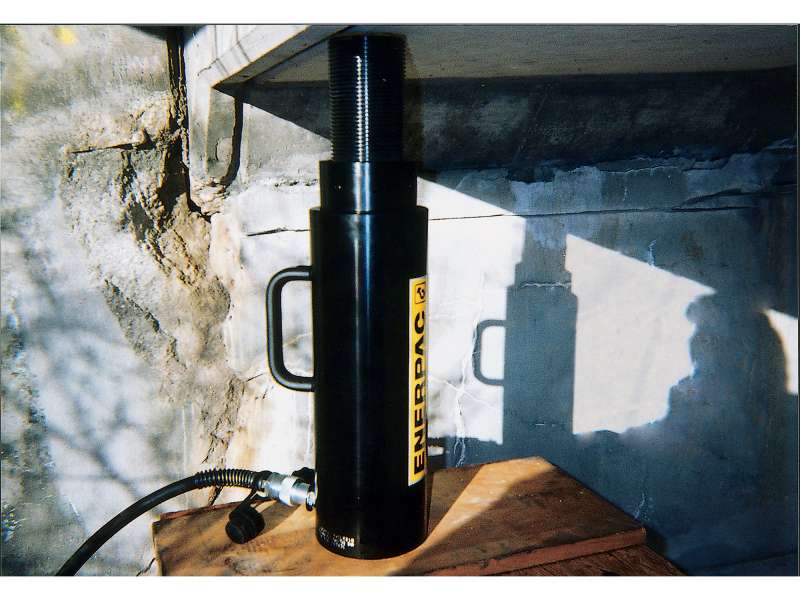

  • Алюминиевая стопорная гайка позволяет удерживать грузы длительное время
  • Твердое опорное кольцо увеличивает срок службы и компенсируют боковую нагрузку до 5%
  • Твердое покрытие на всех поверхностях противостоит повреждениям
  • Композитные направляющие повышают срок службы цилиндра и сопротивление боковой нагрузке
  • Ручки на всех моделях
  • Стальная опорная пластина и опорная головка для защиты от повреждений, вызываемых нагрузкой
  • Стопорное кольцо предотвращает перемещение штока более, чем на допустимую длину, и способно выдержать полную нагрузку цилиндра
  • Высокопрочная возвратная пружина для быстрого возврата
  • Соединительная муфта CR-400 и пылезащитный колпачок входят во все модели
  • Все цилиндры соответствуют стандартам ASME B-30.1 и IISO 10100.
Добавить в корзину
Оформить заявку

Скачать PDF по ссылке: Гидроцилиндр RACL1004 усилие 100 тонн, ход штока 100 мм.

Артикул: RACL1004

Технические характеристики

Возврат штока: Одностороннего действия, Пружинный возврат
Тип плунжера: твердый
Материал: алюминий
Эффективная цилиндра / выдвижение (см2): 143,1
Подтип: Гидроцилиндр алюм. с фикс. гайкой
Серия: RACL
Максимальное рабочее давление бар: 700
Грузоподъемность (тонн): 100
Максимальная грузоподъемность цилиндра (kn): 1002
Ход штока (мм): 100
Высота в сложенном состоянии A (мм): 346
Максимальный расход масла (см3): 1431
Вес (кг): 24.2
Высота в сложенном состоянии A (мм): 346

Размеры

Наружный диаметр D (мм): 180
Диаметр плунжера F (мм): Tr 110 x 6
Диаметр J (мм): 94
Базовые монтажные отверстия U (мм): 150
Базовые монтажные отверстия Резьба V: M10
Базовые монтажные отверстия Глубина резьбы Z (мм): 12
Увеличенная высота B (мм): 446
Диаметр цилиндра E (мм): 135
Основание порта H (мм): 46
Выступ из плунжера K1 (мм): 31
Высота гайки крепления S (мм): 75
Размер K (мм): 0
Основание порта выдвижения H1 (мм): 0
Основание возвратного порта H2 (мм): 0

Сравнение товаров

Модель Возврат штока Тип плунжера Материал Эффективная цилиндра / выдвижение (см2) Сопротивление боковой нагрузки макс. (%) Максимальное рабочее давление бар Грузоподъемность (тонн) Максимальная грузоподъемность цилиндра (kn) Ход штока (мм) Высота в сложенном состоянии A (мм) Максимальный расход масла (см3) Вес (кг) Высота в сложенном состоянии A (мм)
LPL602 Одностороннего действия, гравитационный возврат твердый Сталь 86,6 10% 700 60 606 50 125 432 15 125
LPL1002 Одностороннего действия, гравитационный возврат твердый Сталь 146,8 10% 700 100 1027 50 137 734 26 137
LPL1602 Одностороннего действия, гравитационный возврат твердый Сталь 231,3 8% 700 150 1619 45 148 1040 44 148
LPL2002 Одностороннего действия, гравитационный возврат твердый Сталь 285,6 8% 700 200 1999 45 155 1285 57 155
LPL2502 Одностороннего действия, гравитационный возврат твердый Сталь 366,8 5% 700 250 2567 45 159 1650 74 159
LPL4002 Одностороннего действия, гравитационный возврат твердый Сталь 559,5 5% 700 400 3916 45 178 2517 134 178
LPL5002 Одностороннего действия, гравитационный возврат твердый Сталь 730,6 5% 700 500 5114 45 192 3287 189 192
