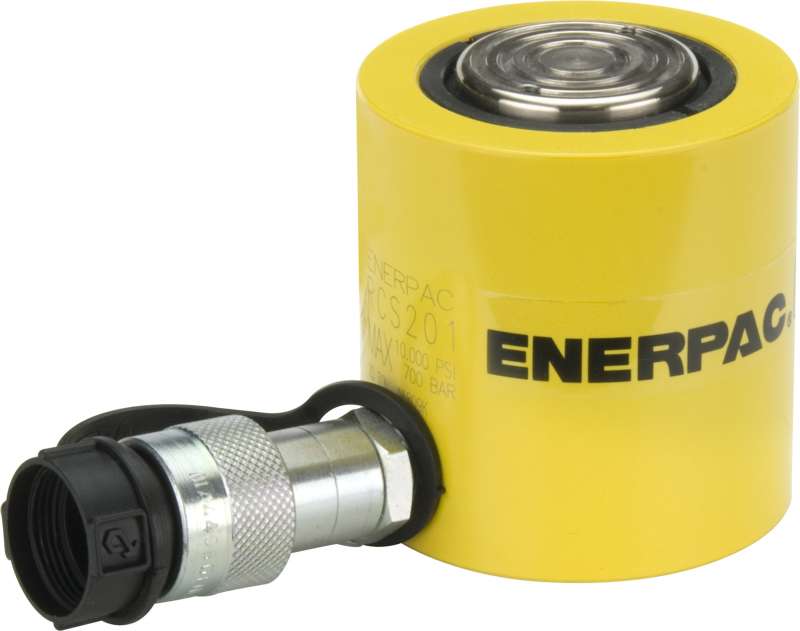

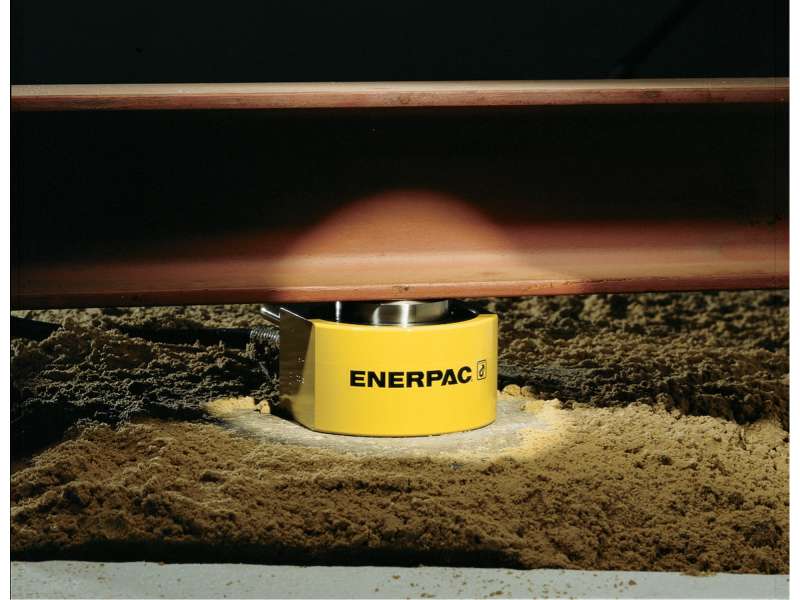

Цилиндры малой высоты одностороннего действия с пружинным возвратом серии RCS
Скачать PDF по ссылке: Гидроцилиндр RCS201 усилие 20 тонн, ход штока 45 мм.

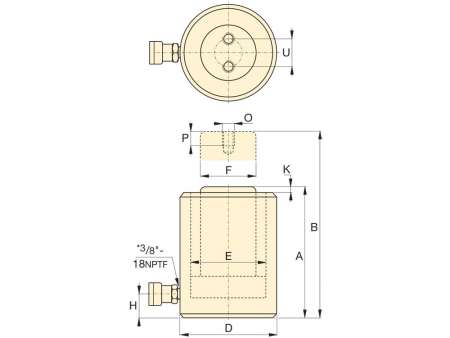

Возврат штока: | Одностороннего действия, Пружинный возврат |
Тип плунжера: | твердый |
Материал: | Сталь |
Эффективная цилиндра / выдвижение (см2): | 28,7 |
Подтип: | Гидроцилиндр малой высоты |
Серия: | RCS |
Максимальное рабочее давление бар: | 700 |
Грузоподъемность (тонн): | 20 |
Максимальная грузоподъемность цилиндра (kn): | 201 |
Ход штока (мм): | 45 |
Высота в сложенном состоянии A (мм): | 98 |
Максимальный расход масла (см3): | 129 |
Вес (кг): | 5 |
Высота в сложенном состоянии A (мм): | 98 |
Наклонный ход (мм): | 0 |
Степени наклона: | 0 |
Наружный диаметр D (мм): | 92 |
Диаметр плунжера F (мм): | 50,8 |
Внутренняя резьба плунжера O (в): | M5 |
Базовые монтажные отверстия U (мм): | 40 |
Увеличенная высота B (мм): | 143 |
Диаметр цилиндра E (мм): | 60.5 |
Основание порта H (мм): | 17 |
Выступ из плунжера K1 (мм): | 3 |
Длина резьбы плунжера P (мм): | 8 |
Плунжер к основанию L (мм): | 0 |
Плунжер к монтажному отверстию M (мм): | 0 |
Модель | Возврат штока | Тип плунжера | Материал | Эффективная цилиндра / выдвижение (см2) | Максимальное рабочее давление бар | Грузоподъемность (тонн) | Максимальная грузоподъемность цилиндра (kn) | Ход штока (мм) | Высота в сложенном состоянии A (мм) | Максимальный расход масла (см3) | Вес (кг) | Высота в сложенном состоянии A (мм) | Наклонный ход (мм) | Степени наклона |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CULP10 | Одностороннего действия, гравитационный возврат | твердый | Сталь | 13,9 | 700 | 10 | 97 | 6 | 27.5 | 8.3 | 1 | 27.5 | 0 | 0 |
CULP20 | Одностороннего действия, гравитационный возврат | твердый | Сталь | 28,3 | 700 | 20 | 198 | 6 | 32 | 17 | 1.7 | 32 | 0 | 0 |
CULP30 | Одностороннего действия, гравитационный возврат | твердый | Сталь | 44,2 | 700 | 30 | 310 | 6 | 35 | 26.5 | 2.5 | 35 | 0 | 0 |
CULP50 | Одностороннего действия, гравитационный возврат | твердый | Сталь | 78,5 | 700 | 50 | 550 | 6 | 44.5 | 47.1 | 5.4 | 44.5 | 0 | 0 |
